Exemple d’installation : supermarché

Conception d’un système de sonorisation de sécurité dans un supermarché (exemple)

La procédure à suivre pour concevoir un système de sonorisation de sécurité est expliquée à l’aide de l’exemple suivant (supermarché). Le supermarché présente les caractéristiques suivantes:



   Circuit  Plafond
 Zone    Superficie  Type  Hauteur
 Vente 1* 1 AB 1547 m2 Tôle à ondes trapézoïdales  6 m
 Vente 2* 2 AB 1547 m2 Tôle à ondes trapézoïdales 6 m
 Pièces de service 3 AB 257 m2 Plafond acoustique 3 m
 Réserve 4 AB 287 m2 Béton lisse 3 m
 Restauration/WC 5 AB 190 m2 Plafond acoustique 3 m
 Locaux techniques 6 AB 37 m2 Béton lisse 3 m


*Surface de vente divisée en deux secteurs incendie


Fonctions exigées

  • Diffusion de musique d’ambiance dans des zones sélectionnables
  • 6 zones
  • 1 pupitre pour le bureau du directeur
  • 3 micros de messagerie pour les caissiers
  • Fonctions d’urgence: Alarme automatique et manuelle, pupitre pour les services de secours dans les locaux techniques

Les directives et normes

Dans le cas d’un système pour SONORISATION DE SECURITE SSS, le niveau de l’alarme doit être minimum 10 dB au-dessus des bruits parasites et l’intelligibilité supérieure à 0,5 sur l’échelle STI.


Sélection de haut-parleur

  • Vente:
    En comparaison avec la plupart des types de haut-parleurs pendants hautparleurs peuvent être montés sur trapézoïdales plafonds de tôle. De plus ceux-ci peuvent être installés plus près du public offrant une meilleure intelligibilité de la parole. Choix de haut-parleur EN 54-24: PE-154EN

  • Pièces de service:
    Le plafond acoustique permet une installation facile des haut-parleurs de plafond. Comme certains de ces chambres sont trop petit pour plus d‘un haut-parleur, un / B conférencier A est le plus approprié et conforme à la norme EN 60849 (EN 50849) ou TS 54-32. Choix de haut-parleur EN 54-24: PC-245AB-EB

  • Réserve:
    Étant donné que le bruit ambiant dans l‘entrepôt est plus élevé que dans la zone de vente, des haut-parleurs avec un FPS plus élevé est nécessaire. La fixation nécessite seulement une ou deux vis. Choix de haut-parleur EN 54-24: CS-154EN

  • Restauration/WC:
    Le plafond acoustique permet une installation facile des haut-parleurs de plafond. Choix de haut-parleur EN 54-24: PC-2369EN

  • Locaux techniques:
    Typiquement, le bruit ambiant dans les locaux techniques peut être élevé. Par conséquent, un avertisseur sonore haut-parleur réflexe est une bonne solution. Choix de haut-parleur EN 54-24: SC-615BS


Simulation Ease Evac

En raison de la taille de la surface de vente est le secteur le plus critique selon l‘intelligibilité de la parole. L‘application de la simulation sonore logiciel Ease Evac peut supporter trouver les emplacements définitifs des haut-parleurs pour obtenir le SPL et les STI nécessaires. En commençant par une première idée de la distribution des haut-parleurs, le résultat de la simulation donne un indice comment améliorer la distribution. Un processus itératif de changement et resimulation conduit à un résultat optimal. Une valeur importante pour le calcul de l‘intelligibilité est le temps de réverbération. Dans l‘exemple des supermarchés, il est de 1,5 s dans la zone de vente.

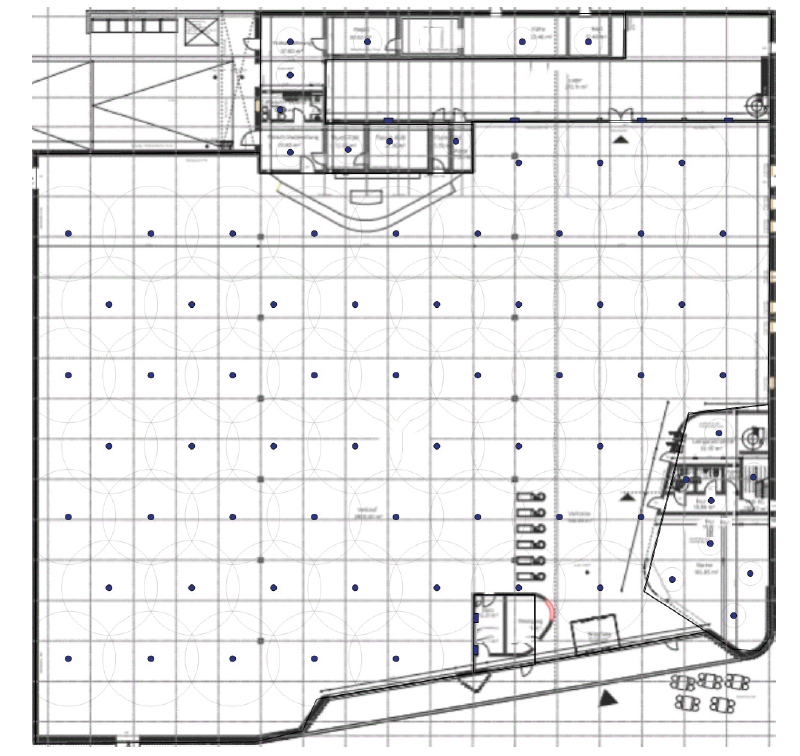

Distribution des haut-parleurs

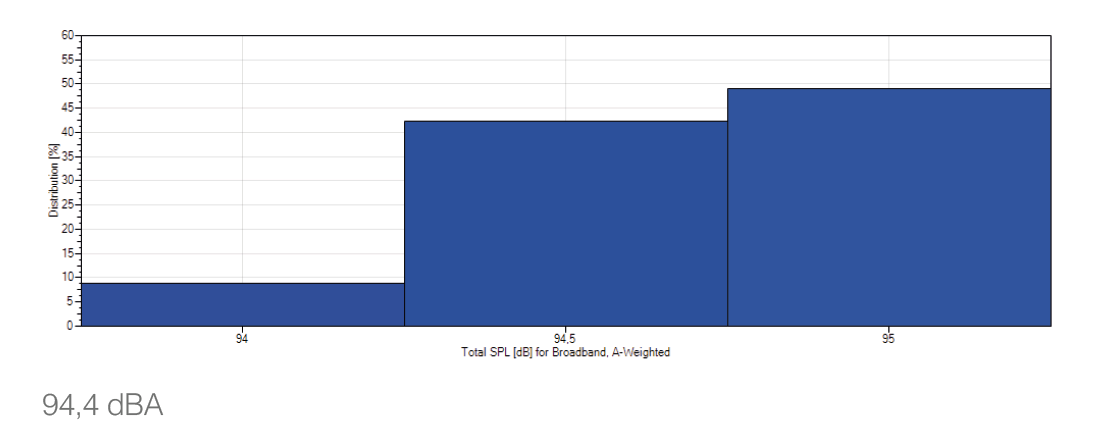

Distribution de la pression acoustique totale dans la zone de vente

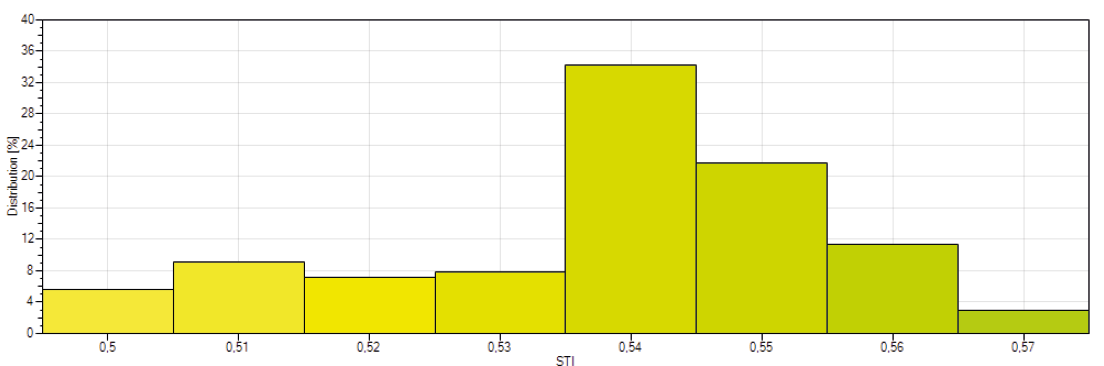

Intelligibilité de la parole dans la zone de vente

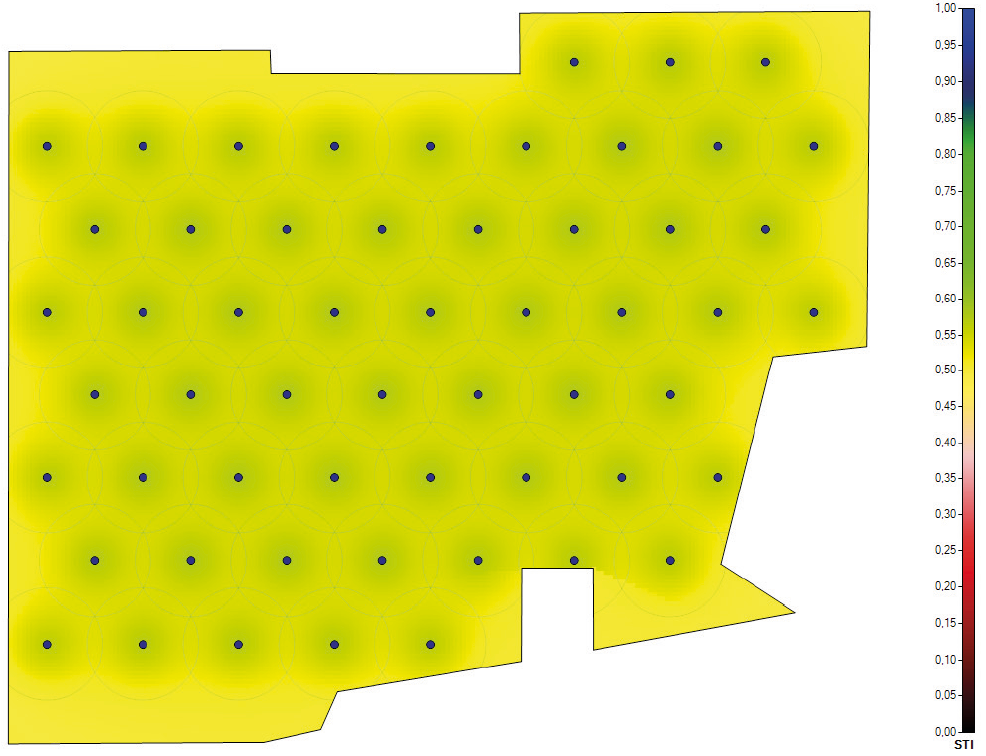

Distribution de l’intelligibilité

0,56 / 0,52 sur l’échelle STI (moins l’écart standard)


Résultat final après la simulation

   Haut-parleur EN 54-24
 Zone  Quantité    Modèle  Hauteur    Branche-
 ment
 Total
 dBA SPL
 Charge
 totale
 Vente 1  28  PE-154EN  4,5 m  10 W  94  280 W
 Vente 2  28  PE-154EN  4,5 m  10 W  94  280 W
 Pièces de service  11  PC-245AB-EB   3 m  2 x 3 W  88  66 W
 Réserve  4  CS-154EN    2,5 m  10 W  97  40 W
 Restauration/
 WC
 10  PC-2369EN  3 m   3 W  95   30 W
 Locaux
 techniques
 2  SC-615BS  2,5 m  3 W  108  6 W
   Charge totale des 6 circuits de haut-parleurs à deux fils :  702 W

Choix d’un système de sonorisation de sécurité

Les fonctions exigées peuvent être assurées par un système VM-3000 :

  • Jusqu’à 60 zones, réglables séparément pour la musique d’ambiance
  • Max. 8 pupitres plus un micro en cas d’urgence intégré sur un VM-3360VA
  • 3 autres micros pour les annonces (dans la zone de caisses), par exemple PM-660D
  • Un enregistreur intégré pour les textes en cas d’urgence

Avec le gestionnaire de système VM-3360VA et l’amplificateur d’extension VM-3360E, on peut obtenir 6 circuits à deux fils de haut-parleurs avec une puissance d’amplification totale suffisante de 720 watts.
