SR-S4S

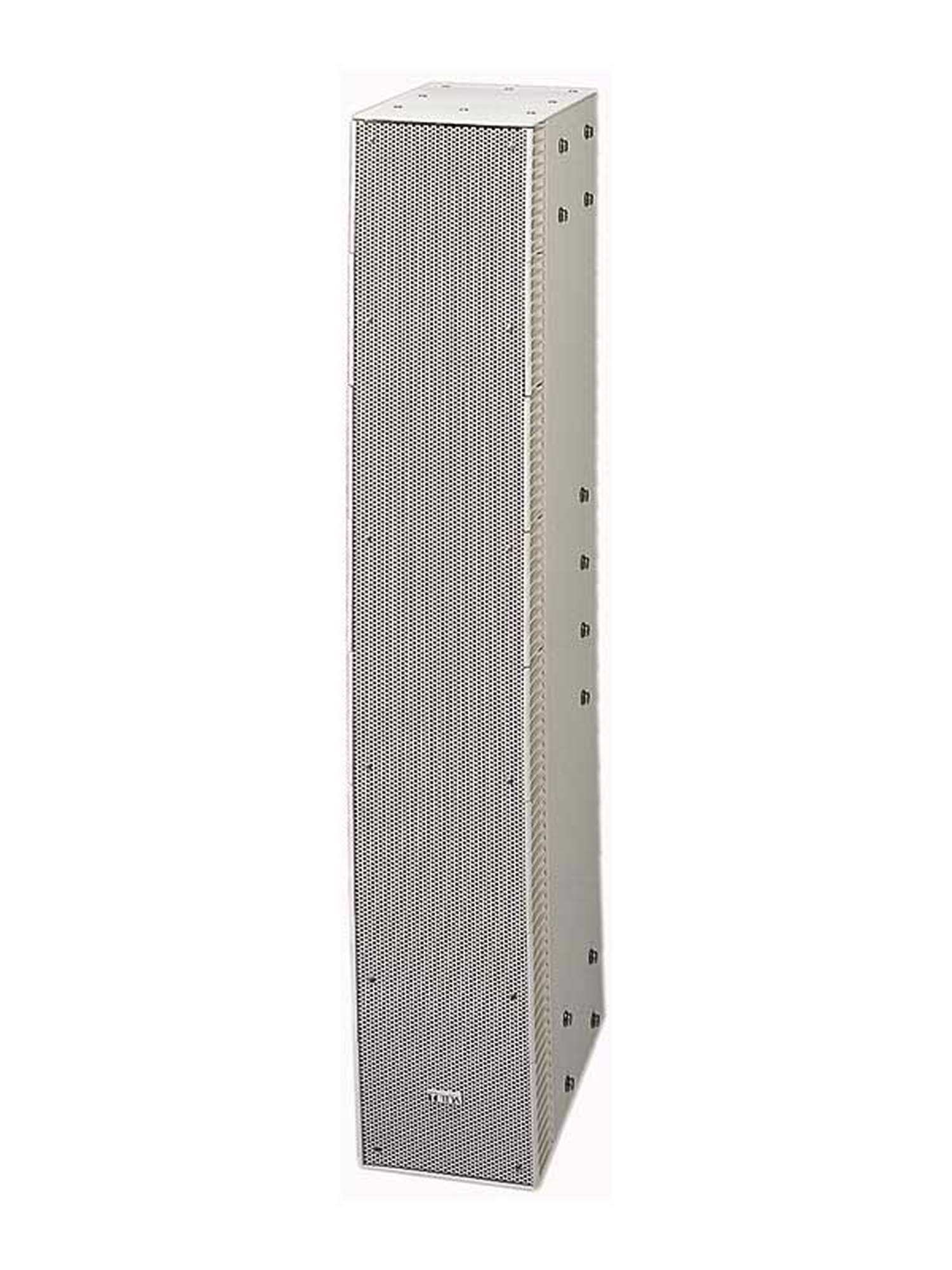

Le haut-parleur [courte portée] sera un Line Array incurvé à profil fin, à deux voies et rayonnement direct, clothoïde, modèle TOA Electronics SR-S4S.   La section basse fréquence se composera de huit moteurs de type conique de 10 cm à rayonnement direct, disposés selon une ligne verticale et installés dans une enceinte branchée et accordée qui présente un profil clothoïde de forme incurvée (« J »).  La section haute fréquence consistera en 24 tweeters à dôme symétriques de 25 mm à rayonnement direct, disposés selon une ligne verticale.  Les tweeters seront disposés de manière centrale, devant les moteurs basse fréquence, en partageant le même axe horizontal et le même profil clothoïde de forme incurvée.
Le réseau de répartition de toutes les fréquences inclura des sections de filtre passe-bas et passe-haut et sera optimisé pour une réponse en fréquence sur et hors de l’axe.  La réponse de recouvrement sera 3 500 Hz.  Un fonctionnement en bi-amplification sera possible en modifiant les branchements internes du panneau du connecteur d’entrée.  Les connecteurs d’entrée du haut-parleur incluront deux bornes à vis et deux prises Neutrik de type NL4, câblées en parallèle pour le passage vers des haut-parleurs supplémentaires.  En mode bi-amplification, les prises NL4 permettront le raccordement discret des sections BF et HF via une seule prise NL4 à l’aide d’un câble à 4 conducteurs.  En mode bi-amplification, le passage du signal de bi-amplification sera rendu possible par le branchement à la prise câblée en parallèle.
La couverture horizontale et verticale du haut-parleur sera compatible avec celle d’un Line Array clothoïde incurvé. La couverture horizontale sera de 90 degrés nominale au-delà de 2 000 Hz.  La couverture verticale sera de 10 degrés nominale. Une extension de la zone de couverture sera possible en empilant un ou deux systèmes Line Array droits, modèle SR-S4L, au-dessus d’un système Line Array clothoïde incurvé, modèle SR-S4S.  L’uniformité de la couverture ne sera pas affectée si plusieurs unités sont empilées.
Le haut-parleur remplira les critères de performance suivants.  Tenue en puissance (large bande) : 200 watts bruit rose continu (24 heures d’affilée, 50 Hz à 20 kHz), 360 watts programme continu. Tenue en puissance (mode bi-amplification) : entrée basse fréquence : 80 watts bruit rose continu (24 heures d’affilée, 50 Hz à 4 kHz), 150 watts programme continu ; entrée haute fréquence : 80 watts bruit rose continu (24 heures d’affilée, 4 kHz à 20 kHz), 150 watts programme continu.  Réponse en fréquence (10 dB sous la sensibilité à la pression nominale, avec/sans l’égalisation recommandée) :  70 Hz à 20 kHz/80 Hz à 20 kHz.  Sensibilité à la pression (1 watt à 1 m, 230 à 2 500 Hz) : 94 dB.  Impédance : 8 ohms nominale. Lorsque le transformateur correspondant de ligne en option, modèle MT-S0601, est installé, les branchements disponibles pour les applications de ligne 70,7 volts seront 7,5, 15, 30 et 60 watts (670, 330, 170 et 83 ohms respectivement).
L’enceinte du haut-parleur sera en panneau de fibres de densité moyenne, recouvert de peinture blanche.  La grille du haut-parleur consistera en une plaque en acier perforée et finie à l’aide d’une peinture acrylique blanche. Les dimensions (L x H x P) seront de 160 mm x 895 mm x 255 mm et le poids sera de 16 kg.   L’enceinte du haut-parleur sera équipée d’inserts filetés pour fixer les supports d’accessoire en option.  Les supports d’accessoire disponibles pour la suspension et le montage mural, au plafond et sur pied seront en acier.
Le haut-parleur sera un modèle TOA SR-S4S.
Le transformateur correspondant sera un modèle TOA MT-S0601.
La plaque d’extension sera un modèle TOA SR-EP4.
Le support de suspension sera un modèle TOA SR-FB4.
Le support mural d’inclinaison sera un modèle TOA SR-TB4.
L’adaptateur pour pied sera un modèle TOA SR-SA4.
Le patin de protection sera un modèle TOA SR-PP4.
