SR-D8-M

Line Arrays

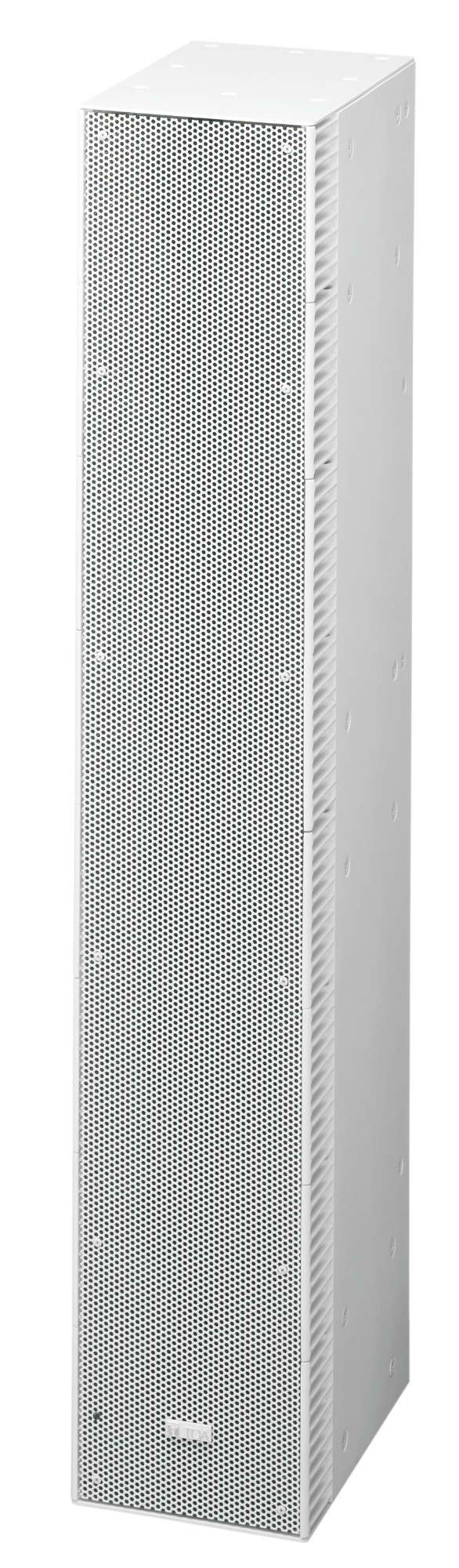

Le TOA SR-D8-M est un haut-parleur tout-en-un à matrice de lignes actives qui comprend une entrée audio numérique de protocole CobraNet, un processeur de signal numérique, un amplificateur de puissance numérique et des haut-parleurs configurés dans une matrice de lignes. Le contrôle précis de la directivité verticale de l’enceinte et de la largeur du faisceau acoustique permet de créer des espaces sonores entièrement optimisés dans un large éventail d’emplacements.
L’unité maître SR-D8-M est capable de contrôler plusieurs SR-D8.
Tous les réglages des fonctions peuvent être contrôlés à partir d’un PC distant à l’aide du logiciel de configuration fourni.  Le SR-D8-M transmet le signal audio au SR-D8-S secondaire (option) via la liaison locale dédiée du SR-D8-M. La SR-D8-M locale, qui permet de configurer un réseau de lignes comprenant jusqu’à 4 haut-parleurs connectés (ci-après, ce réseau multi-unités est appelé pile). Dans un système complet, jusqu’à 4 piles peuvent être contrôlées, ce qui permet de construire des systèmes d’enceintes comprenant jusqu’à 16 enceintes.

  • Orientation du faisceau du signal numérique intégré (DSP) avec simulation instantanée et communication en temps réel
  • Un total de 16 haut-parleurs (répartis sur 4 empilements) peut être contrôlé comme une seule et même unité via le logiciel d’interface utilisateur.
  • Une multitude de fonctions DSP, dont gain, mode silencieux, compression, retard, mixage automatique, filtres
  • passe-haut/bas, filtres de dégradé passe-haut/bas et un filtre coupe-bande
  • Équipé de deux borniers d’entrée audio analogique et quatre borniers d’entrée audio numérique pour la connexion CobraNet, le haut-parleur prend en charge le mixage de matrice 6 x 2.
  • Couverture : horizontale - 90º ; largeur du faisceau vertical - 45º ; angle du faisceau vertical - ±45º (ajustable via l’interface logicielle dédiée)




  • Specifications
  • Example d'application
  • Accessoires
  • Téléchargements
Specifications
Spécifiaction pour le produit:
SR-D8-M SR-D8-S
Puissance absorbée

315 W (rated outout)
72 W (based on EN standards)

315 W (rated outout)
72 W (based on EN standards)

Réponse en fréquence

130 Hz - 20 kHz

130 Hz - 20 kHz

Puissance nominale

30 W 1 channel, 1 % THD+N

30 W 1 channel, 1 % THD+N

Niveau de pression acoustique maximal (1 m)

93 dB

93 dB

Composant du haut-parleur

Basse fréquence : 8 HP type conique 10 cm, haute fréquence : 24 HP type dôme symétrique 2,5 cm

Basse fréquence : type conique 10 cm x 8, Haute fréquence : type à dôme symétrique 2,5 x 24

Protocole réseau

TCP/IP, CobraNet

TCP/IP

Finition

MDF, Peinture acrylique, Blanc (RAL 9003 ou équivalent)

MDF, Peinture acrylique, Blanc (RAL 9003 ou équivalent)

Dimensions

160 x 895 x 255 mm (L x H x P)

160 x 895 x 255 mm (L x H x P)

Poids

21 kg

21 kg

Source d’alimentation

220 - 240 V AC, 50 / 60 Hz

220 - 240 V AC, 50 / 60 Hz

Amplificateur

Class D

Class D

Niveau de pression acoustique maximal

93 dB pondéré A, bruit rose, 30 m

93 dB pondéré A, bruit rose, 30 m

Fréquence d’échantillonnage

48 kHz

48 kHz

Connecteur

CobraNet: RJ45, Shielded twisted pair (STP) CAT5 or higher LAN cable
LAN: RJ45, Shielded twisted pair (STP) CAT5 or higher LAN cable to be connected via switching hub, max. 100 m
LOCAL LINK (TOA original digital audio transmission): RJ45, Shielded twisted pair (STP) CAT5 or higher LAN cable

LAN: RJ45, Shielded twisted pair (STP) CAT5 or higher LAN cable to be connected via switching hub, max. 100 m
LOCAL LINK (TOA original digital audio transmission): RJ45, Shielded twisted pair (STP) CAT5 or higher LAN cable

Réseau I/F

100BASE-TX

100BASE-TX

Accessoire (inclus)

Câble d’alimentation x 1, fiches de raccordement amovibles x 2 (3 broches), fiche de raccordement amovible (2 broches) x 1, CD-ROM contenant le logiciel de configuration

Câble d’alimentation x 1, fiches de raccordement amovibles x 2 (3 broches), fiche de raccordement amovible (2 broches) x 1, CD-ROM contenant le logiciel de configuration
